                                                                                    進相機主板L1L2L3L6不亮的原因-湖北忠東進相器廠家幫您分析

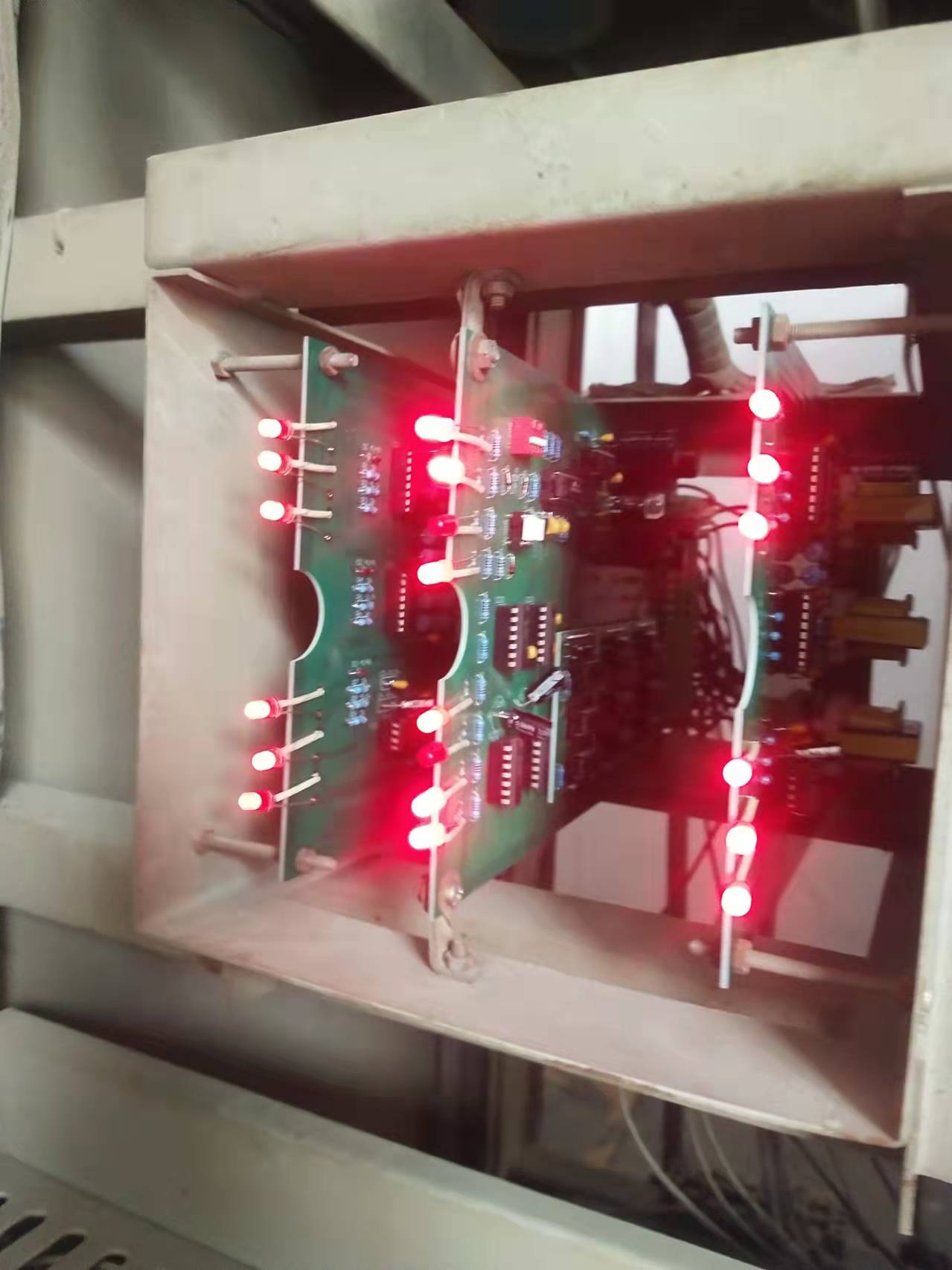

                                                                                    看下圖SP5無環流靜止式進相器主板上,L3 和L6燈不亮是什么原因。



                                                                                       控制板共有三塊,中間一塊一般稱為主控板,兩邊的一般稱為驅動板??刂瓢甯鼡Q必須先斷開進相器電源,主控板內有四個撥碼開關,其作用是切換進相器的運行(電機運轉)和試驗狀態(電機不運轉),調整撥碼開關時,必須斷開空氣開關。

                                                                                    撥碼開關狀態:

                                                                                    ON

                                                                                    ON



                                                                                    1

                                                                                    2

                                                                                    3

                                                                                    4



                                                                                    1

                                                                                    2

                                                                                    3

                                                                                    4

                                                                                    試驗狀態                          運行狀態

                                                                                    控制板上各指示燈所代表的意義如下:

                                                                                    主板的指示燈(從上往下數)

                                                                                    L1、L2、L3:電機轉子三相電流指示     L4:+5V電源指示    L5:熱故障指示

                                                                                    L6:缺相及自動故障保護指示     L7:+15V電源指示     L8:-15V電源指示

                                                                                    驅動板:分別代表12個可控硅的觸發信號。

                                                                                    在正常的情況下,各指示燈顯示狀態如下:

                                                                                    主板:除上面三個指示燈(L1、L2、l3)周期性循環顯示外(注意:此指電機在運轉時的狀態。若電機未轉,該三燈為隨機狀態),其它五個燈一直亮著。驅動板:其上各指示燈(12個)均亮并有輕微閃亮。



                                                                                    以上L3和L6燈不亮,原因有2個:1.對應的第3只傳感器故障, 2.主板壞,更換一塊新主板。


                                                                                    專業進相器生產廠家,承接進相器維修,進相器調試業務,進相器疑問解答,咨詢:15570643020 高工 (微信同號)
