ZDR繞線電機液體電阻起動柜

ZDR系列繞線電機液體電阻起動柜

俗稱(水阻柜、液阻柜、液體變阻器柜、液阻起動柜、水電阻啟動柜、液態軟啟動柜、液阻軟啟動柜



一、概述

    ZDR系列液體電阻起動器可廣泛用于水泥、化工、鋼鐵、冶金、礦山等.行業90-lOOOOKW繞線式異步電機。



二、工作原理

    ZDR系列液體電阻起動器是采用介質的水溶液作為電阻,在設計的液阻箱中引入極板作電極串入電機轉子回落中,電機起動時,由一小功率伺服電機帶動極板移動來改變極板的相對位置,使(串入轉子回路時)液體電阻由大到小作無極變化,從而使電機低電流平滑起動。



三、環境條件

 周?chē)諝鉁囟龋?nbsp;(-40-+50)℃

相對濕度:≤90%

海撥高度:≤ZOOOrn

安裝場所無顯著搖動和沖擊振動;無腐蝕性氣體;安裝傾斜度≤5℃

電源要求:三相四線交流380V±10%,50HZ



四、技術參數

起動電流:lq≤1.3le

起動時間:10-60S,預整定,現場可調;

起動次數:連續起動5-10次;

電液正常工作溫度:0~70℃;

柜體防護等級:lP20 lP30;



五、性能特點

起動性能頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器;

軟起動,起動電流小,約為電機額定電流的1.3倍;

可連續起動5-1O次;

起動過程平滑,對設備無機械應力沖擊,可延長機械設備;

可低電壓起動,電網電壓低于電機額定電壓的10%時,可順利起動;

適用性廣,可適用負載狀況下繞線式電機軟起動,特別適用于重載起動;

具有起動超時、失壓、超行程、超溫等多重保護功能;

寒冷地區帶自動加熱功能;

結構簡單、可靠,安裝、維護方便。



六、型號說明

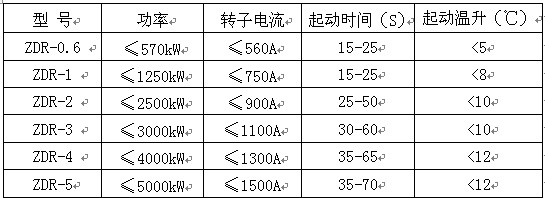

轉子電流為起動器選型的主要依據,功率為起動器的選型的輔助依據。ZDR系列繞線電機液體電阻起動器一般參數如下表:

 注:因現場環境差別及用戶需求各異,實際參數可能與上述參數有所差異。

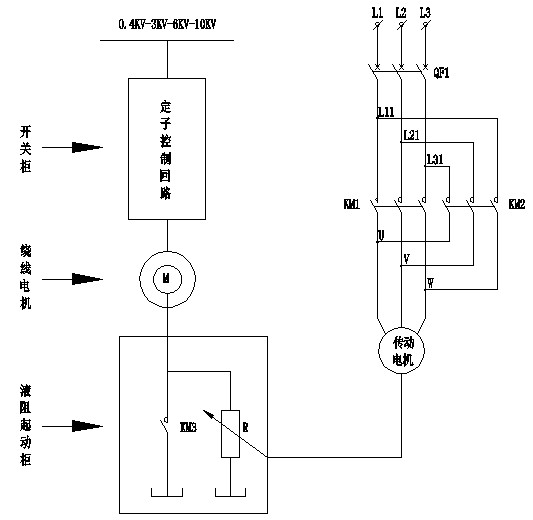

七、一次原理圖





八、訂貨須知

提供繞線電機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓;

提供電機拖動的負載特征(工況說明);

是否成套訂貨,成套訂貨包括:高(低)壓一次柜、液體電阻起動柜;

注明高壓一次柜柜型(GG1A、XGN等);

其它要求,請在訂貨時與公司申明或協商。
